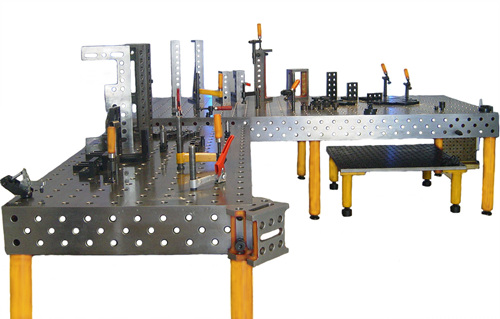

三维柔性组合工装
三维柔性组合工装应用的优越性
随着专用汽车及专用工程车辆生产向小批量、多样化方向发展,在新车型的开发和制造过程中,利用柔性化、模块化的三维组合工装替代传统的专用工装,不仅可以缩短设计、制造时间,而且可以反复使用,节约成本,是非常经济而实用的选择。
1、经济性
柔性组合工装是一种可以自由组合的万能夹具,可适应不同的工件形状,几套夹具系统就可以替代大量高成本的专用工装,使用该工装后,可以省去因产品变化而投入的专用工装的费用和时间。在多品种、个性化的汽车生产中,它的经济性尤为明显。
国外有数据表明,9套以上专用焊接夹具的成本(我国5~6套)就超过一套柔性夹具。目前我国汽车制造企业每年增加几十套专用焊接夹具是很常见的,选用柔性夹具的经济性显而易见。
2、柔性化
柔性工装平台可以在三维空间进行组合。模块化系统在安装、调整和夹紧工件中完美地体现了它的通用功能,在大型工件的焊接上,该特点更加突出。柔性化的另一面体现在操作简便。在工作台和模块上,所有以12.5mm和25mm为倍数的尺寸均可直接找到,再配上少量的调整片,可以非常方便地准确定位。
3、精确性
所有模块加工精度均较高,工作平台上任意两个孔的公差在±0.1mm以内,完全可以满足焊接加工的需要。在装配或焊接过程中,使用定位块、连接块、夹紧器和支撑块,能够对工件精确定位,需要焊接的工件可以被稳定地固定在各个定位点或定位面上。如果工件本身的几何尺寸不准确,也可以很快被检测出来,在初加工工序中便被消除。
4、重复性
使用CAD及Pro/E设计系统,可以非常简便地对样件进行模拟装配,精确的模块尺寸能保证装配精度。
5、耐用性
在工作平台和模块结构设计中,充分考虑了使用刚性和强度的要求,每个标准2000mm×1000mm的工作平台载重量可达10t,并能保证其重复定位和夹紧的精度。工作平台和模块的表面经过特殊处理,使焊接时产生的飞溅不容易粘在其工作表面。定位和夹紧销栓表面经过淬火处理,使其不易磨损、经久耐用。
